Aufbau Raucherzeuger für 1:16 Modelle

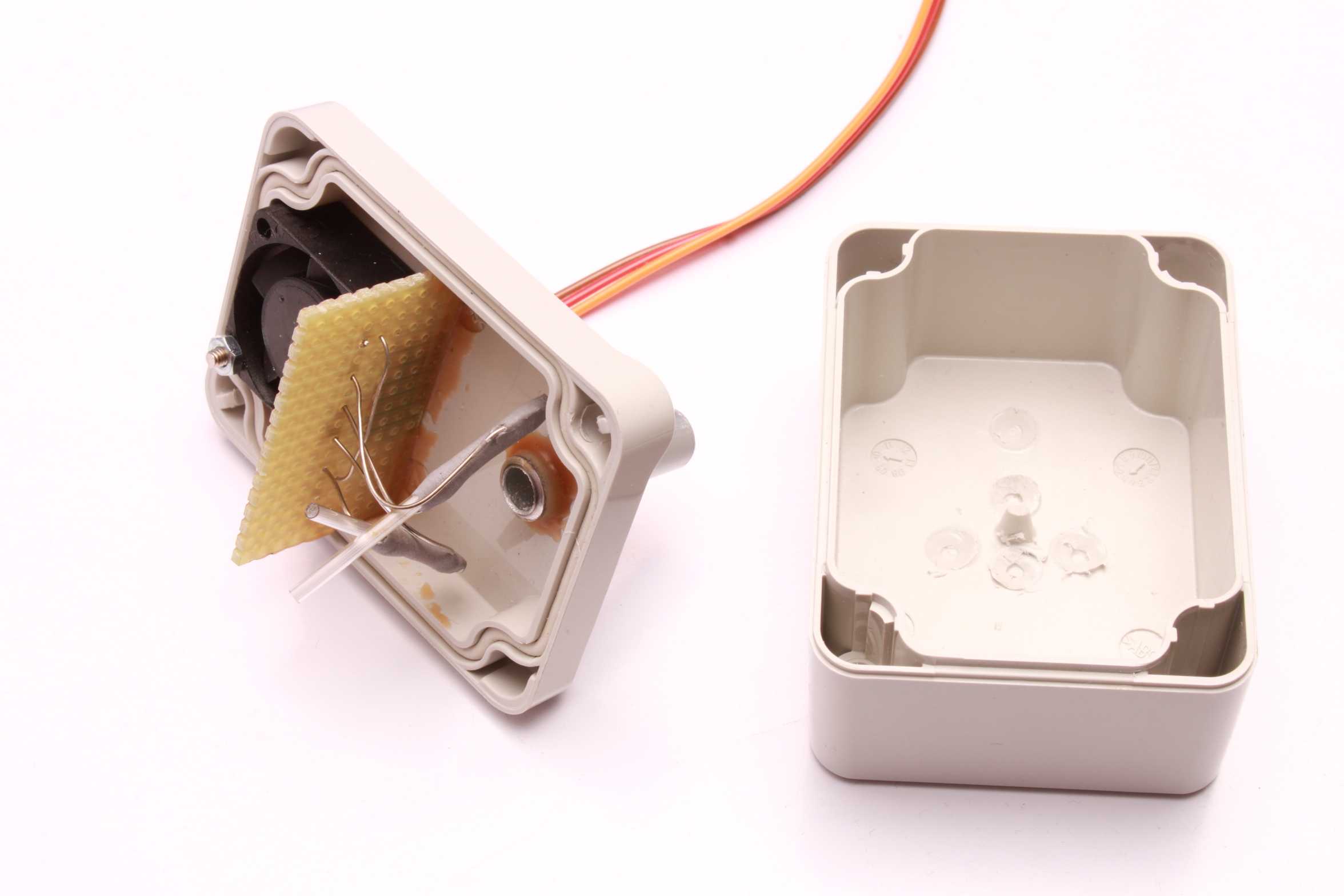

Der Raucherzeuger wird in ein ABS Gehäuse aus Kunststoff gebaut. Das Gehäuse hat eine Gummidichtung, damit das Dampfdestillat nicht ausläuft. In den Deckel des Raucherzeugers wurden Öffnungen für das Abgasrohr (8mm Alu), den Lüftermotor und das Anschlusskabel gebohrt. Als Raucherzeuger dienen zwei parallel geschaltete Seuthe Dampferzeuger (Seuthe No.501 / 12V), als Gebläse kommt ein kleiner 12V Lüfter zum Einsatz. In die Mitte ist eine Lochrasterplatine geklebt. Sie hat zwei Funktionen. Zum einen werden die elektrischen Anschlüsse darauf verlötet, zum anderen verhindert sie, dass der Rauch aus den Öffnungen für den Lüfter austritt.

Die Steuerung des Lüfters und der Dampferzeuger wird vom Full Option Modul übernommen. Zusätzliche Elektronik ist nicht notwendig.
